如何基于有限元分析研究汽轮发电机绕组电磁力
时间:
2019-08-02

案例概述

汽轮发电机(steam turbine generator)是指用汽轮机驱动的发电机。由锅炉产生的过热蒸汽进入汽轮机内膨胀做功,使叶片转动而带动发电机发电,做功后的废汽经凝汽器、循环水泵、凝结水泵、给水加热装置等送回锅炉循环使用。它是同步发电机的一种,由汽轮机作原动机拖动转子旋转,利用电磁感应原理把机械能转换成电能的电气设备,主要运用于火力发电厂或核能发电厂。

如何基于有限元分析研究汽轮发电机绕组电磁力

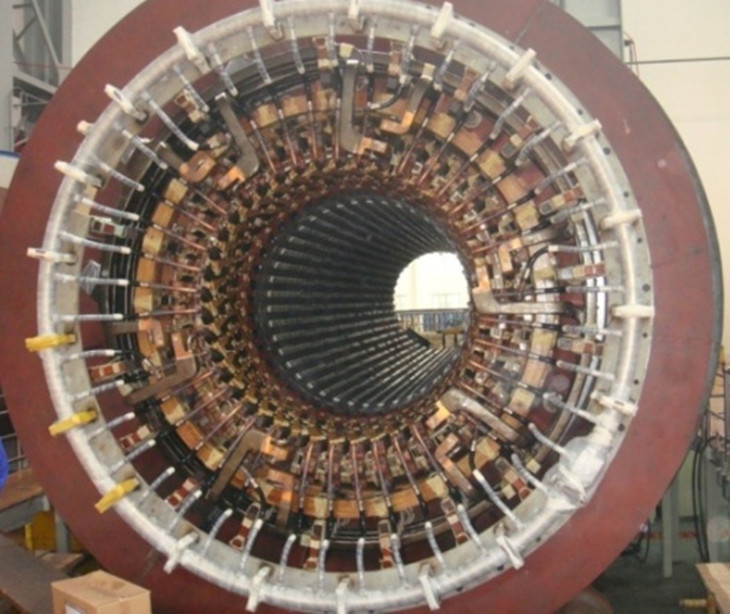

大型汽轮发电机在运行过程中,端部绕组在端区强大的电磁环境中产生很大的电磁力。由这种电磁力引起的机械振动会导致绕组及引线的绝缘磨损和疲劳断裂破坏,引发安全事故。并且汽轮发电机是由汽轮机作原动机拖动转子旋转,利用电磁感应原理把机械能转换成电能的发电设备。发电机转子绕组内通入直流电流后,便建立转子磁场,这个磁场称主磁场,它随着汽轮发电机转子旋转。

如何基于有限元分析研究汽轮发电机绕组电磁力

如何基于有限元分析研究汽轮发电机绕组电磁力

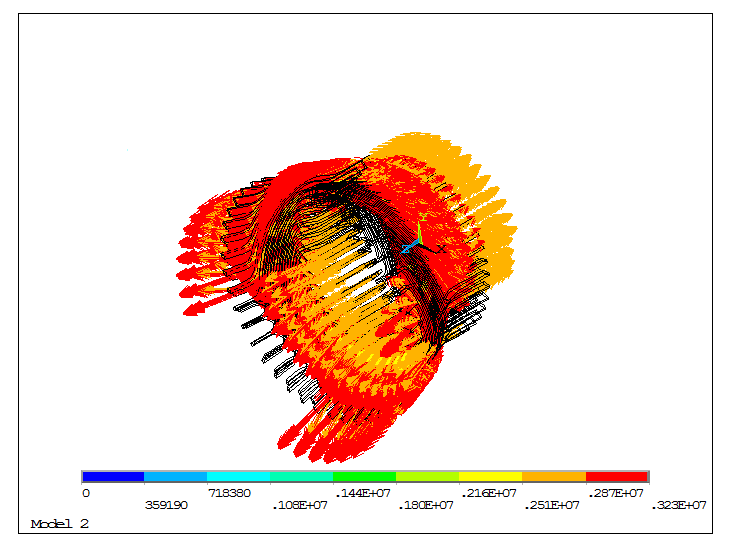

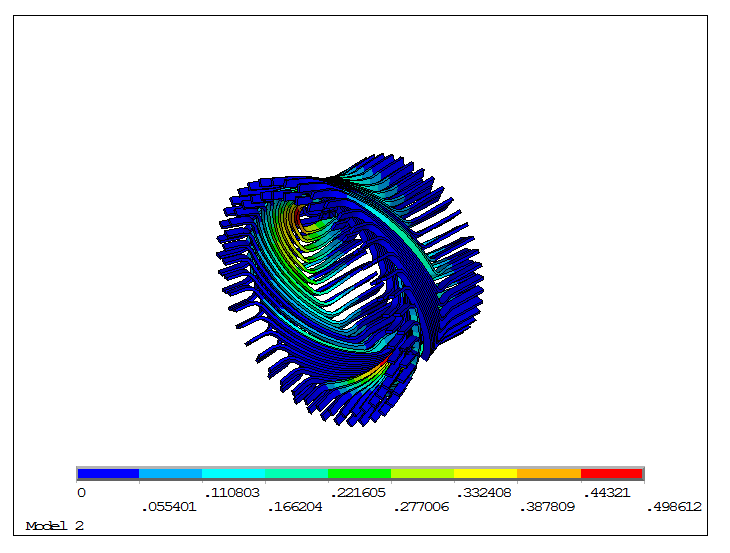

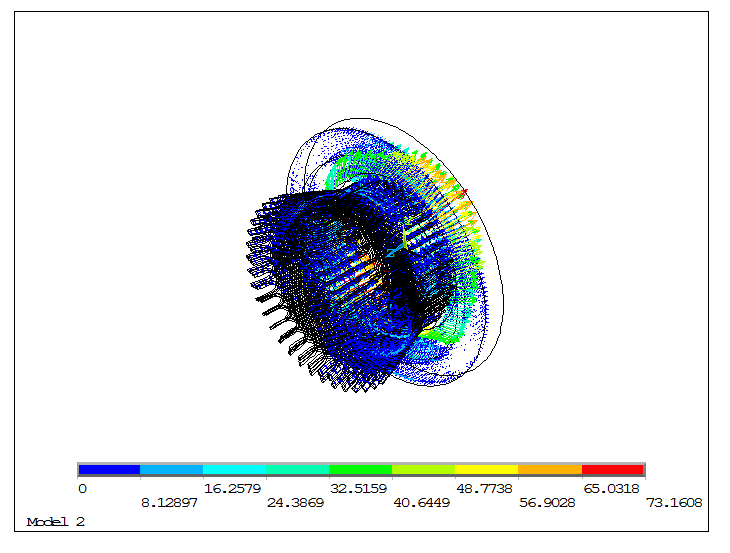

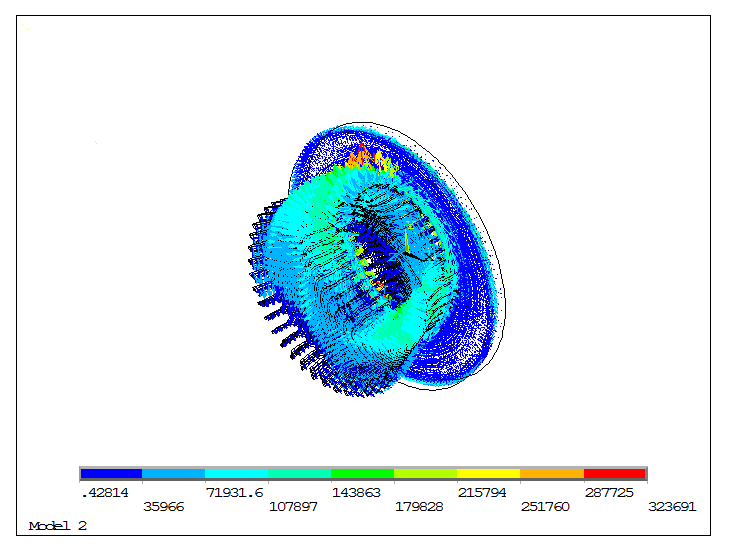

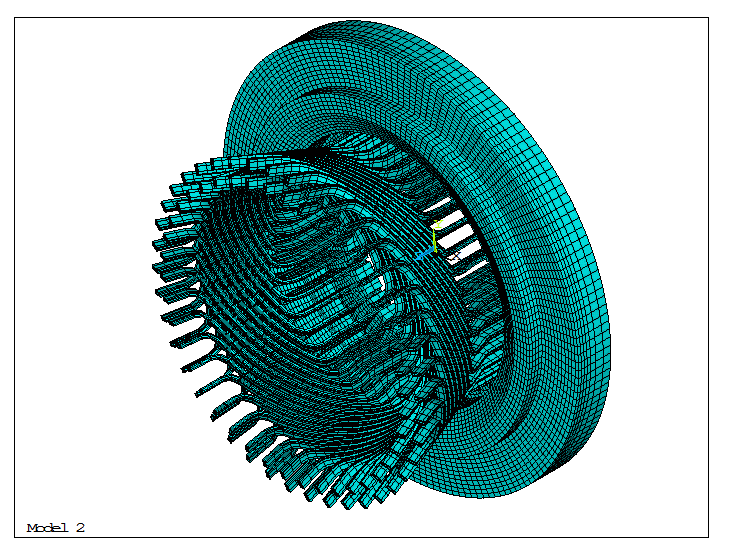

汽轮发电机绕组电磁力有限元分析过程,主要是研究某型号汽轮发电机端部绕组在一定功率条件下的稳态响应以及短路响应,分别得到不同电磁力响应条件下绕组线棒的变形与强度分布。从而帮助其设计研发人员提供准确的数据依据,进一步提出优化设计方案。


如何基于有限元分析研究汽轮发电机绕组电磁力

如何基于有限元分析研究汽轮发电机绕组电磁力

如何基于有限元分析研究汽轮发电机绕组电磁力
